ST-LM317

by dragom 2020. 6. 16.
반응형

https://www.st.com/en/power-management/lm317.html



LM317 - STMicroelectronics

LM317 - 1.2 V to 37 V adjustable voltage regulators, LM317D2T-TR, LM317BT, LM317T-DG, LM317T, LM317P, STMicroelectronics

www.st.com

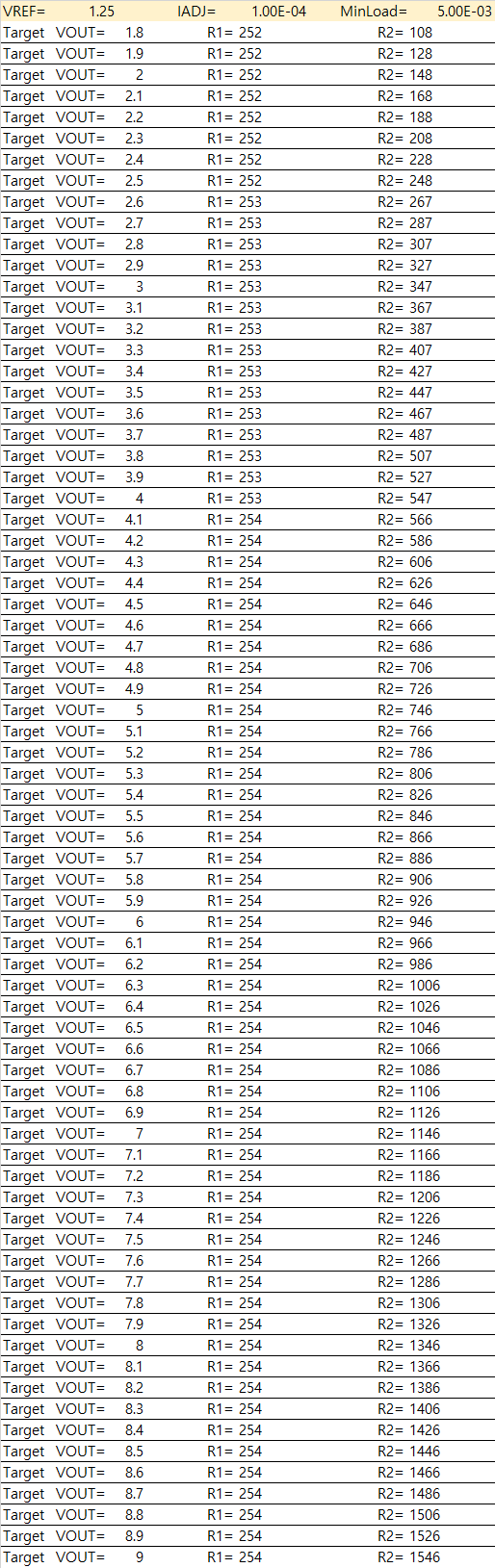

가변 출력 전압 LDO의 최적 저항 값을 찾기 위한 계산 과정.

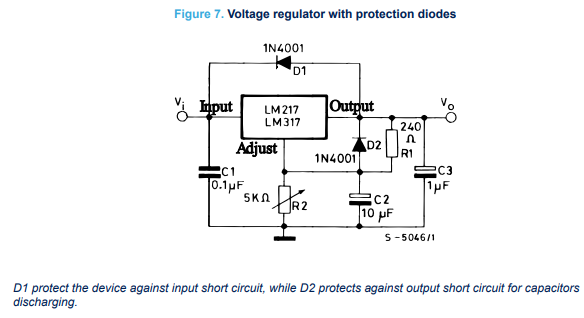

결론부터 말하면 Spec sheet 상의 회로를 따라해도 꽤나 최적에 가깝다.

출력 전압 수식: VOUT=VREF(1+R2R1)+R2IADJVOUT=VREF(1+R2R1)+R2IADJ

최소 로드 전류 수식: IMIN=VOUTR1+R2IMIN=VOUTR1+R2

계산 편의를 위한 치환

VOUT=AVOUT=A
VREF=BVREF=B
IMIN=CIMIN=C
IADJ=DIADJ=D
R1=xR1=x
R2=yR2=y



A=B(1+yx)+yDA=B(1+yx)+yD
C(x+y)=AC(x+y)=A

Ax=B(x+y)+xyDAx=B(x+y)+xyD
(AB)x=y(Bx+D)(AB)x=y(Bx+D)
y=ACx

(AB)x=(ACx)(B+Dx)
Dx2+(1DC)AxABC=0

x(=R1)=A(DC)±(CD)2A24ABCD2CD
